暖通空調是具有采暖、通風和空氣調節功能的空調器,今天小編為大家整理了關于暖通空調你必須懂的基礎知識,下文是滿滿的干貨,接住了啊~
供熱(供暖)通風與空調工程(暖通)任務:
生活舒適-創造七度空間(室內環境)
溫 度:冷與熱;
濕 度:干噪與潮濕;新鮮度:氧氣與二氧化碳;
潔凈度:落塵與VOC,人員、大氣、家俱及裝修速度:風速與吹風感;
安靜度:噪音振動;
梯 度:溫度場的均勻性。
暖通三大物質及三大動力設備:
水往低處流->水往高處流->加泵(消耗電力1000℃)
熱量從高溫傳向低溫->熱量從低溫傳向高溫->加壓縮機->熱泵(消耗電力)。
四類空調主機原理:
空調系統:
冷水機組:水冷離心式(螺桿式)、風冷螺桿式、蒸汽LiBr吸收式、直燃LiBr吸收式;
熱泵機組:風冷螺桿式、地源熱泵、水源熱泵;
鍋爐:熱水鍋爐、蒸汽鍋爐、電鍋爐(規范要求蓄熱);
冷卻塔:開式、閉式、橫流、逆流;
水泵:臥式、立式、端吸、雙吸;
空調末端設備:風機盤管、柜式空氣處理機組、組合式空氣處理機組、冷輻射板。
小型分散中央空調系統及設備:
變頻多聯機系統,分體空調,恒溫恒濕機組。
小型分散中央空調系統:專業接口
建筑:室外機平臺及通風百葉、噪音;
結構:設備承重;
電氣:電源(多聯機送至室外機)、室內機控制面板
給排水:冷凝水排放路徑。
空調末端設備:
風機盤管(=風機+盤管),空氣處理機組(“大風機盤管”)
空調末端設備:專業接口
建筑:空調機房、進風百葉及風井、層高、防噪;
結構:設備承重(規范700kg/m2,實際約500kg/m2)、設備基礎(條形、整體);
電氣配電:(380V,風機盤管220V,配入照明系統)、弱電控制(溫度、水閥、風閥);
給排水:冷凝水排放(地漏)、給水(加濕)、洗滌池(清洗過濾網)、噴淋系統。

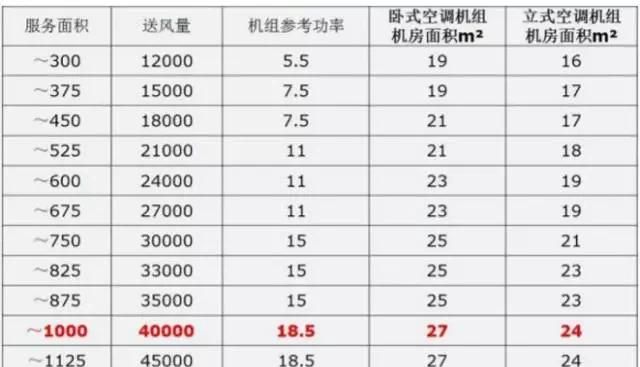

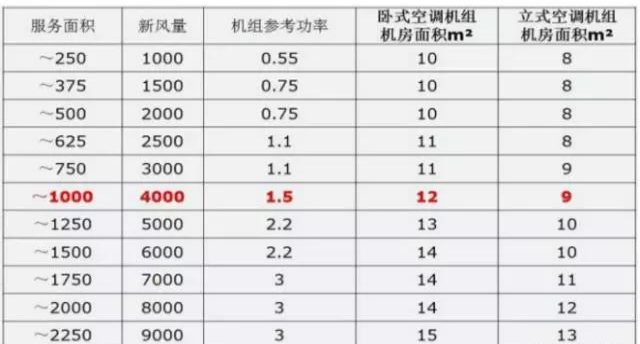

新風+風機盤管系統空調機房面積(中低端辦公室)
全空氣系統系統空調機房面積(普通商業、超市)
全空氣系統系統空調機房面積(會議、劇場、高端商業:組合式空調機組)
風冷熱泵機組:專業接口
建筑:風冷熱泵放置位置(屋頂、室外)、通風良好、防噪;
結構:設備承重(由暖通提資料)、設備基礎(重量)、水管重量、隔振;
電氣:配電(耗電量大,就近設變壓器380V)、冬季制熱耗電量稍大、弱電控制(BA、水系統);
給排水:凝水排放(冬季融霜)、給水(空凋補水)。
水冷式冷水機組(離心式、螺桿式):
地源熱泵冷熱水機組(離心式、螺桿式):

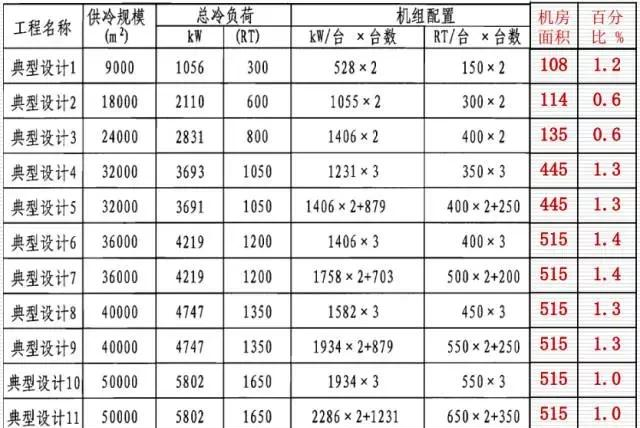

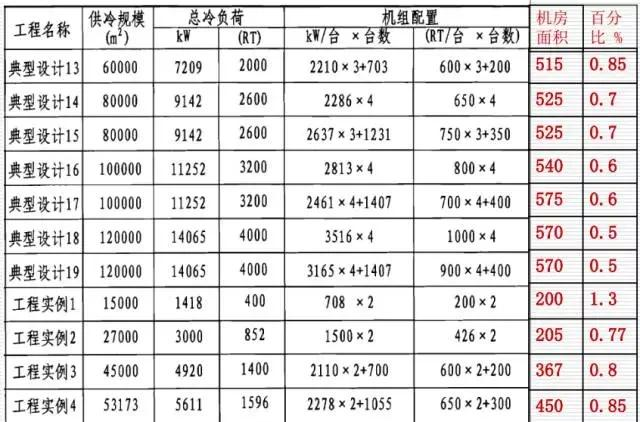

水冷式冷水機組及地源熱泵機組:專業接口
建筑:冷凍機房(主機、空調循環水泵)、隔聲防振;
地源熱泵系統:室內埋管區域(地下室底板下、綠化地帶、車行道下)
結構:設備承重(由暖通提資料)、設備吊裝孔(機組一般設在地下室)及運輸通道承重、水溝(建筑墊層結構局部成溝)、設備基礎(重量)、水管重量、隔振;
電氣:配電(耗電量大,就近設變壓器380V)、冷水機組為夏季季節性負荷、熱泵機組為冬夏兩季負荷、水泵配電、弱電控制(BA、水系統);
給排水:機房設集水井排水、給水(空凋補水);
水冷式機組:冷卻塔補水(水量較大:循環水量的1.5%,單獨的水泵及水位控制)。

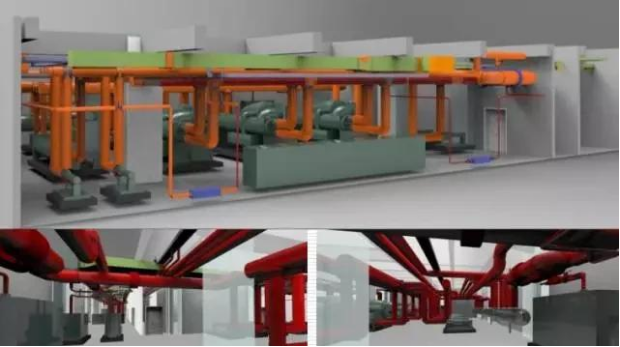

冷凍機房設備布置原則:
1、同類設備集中布置;
2、先大(主機、分集水器)后?。?/span>
3、重點考慮分集水位置,便于管線進出機房;
4、管線高低錯落,機房內聯絡管線標高進退余地較大。
機房內設備最小凈距要求:
機組與墻:1m;機組與配電柜:1.5m;
機組與機組及機組與其它設備:1.2m;
機組與其上方管道、煙道及電纜橋架:1m;
主要通道寬度:1.5m;
宜預留蒸發器與冷凝器同等長度的檢修距離;
機房內宜有檢修水泵的場地,檢修場地尺寸宜按水泵或電機外形尺寸四周有不小于0.7m的通道確定掛墻式配電柜和控制柜、靠墻安裝落地式配電柜和控制柜前通道寬度不宜小于1.5m;
冷凍機房布置的三種典型平面:“日字型、目字型及L型”

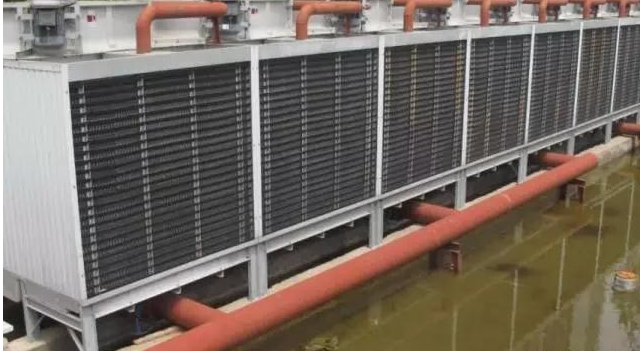

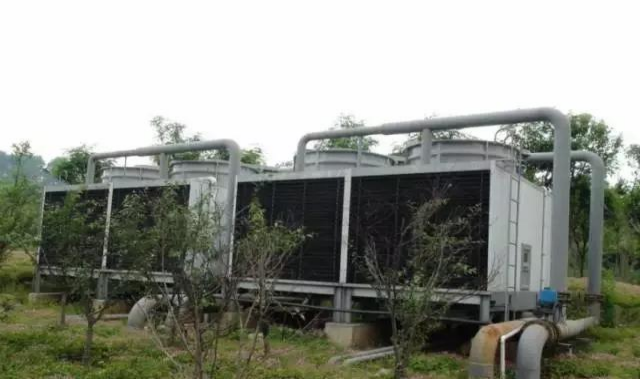

冷卻塔:水與空氣直接接觸換熱
冷卻塔:專業接口

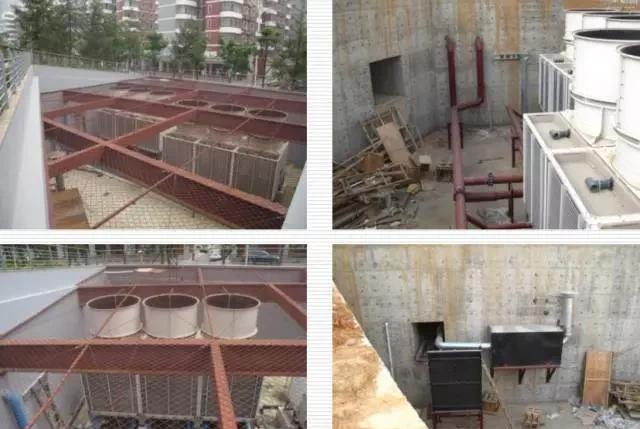

建筑:冷卻塔安裝位置(屋頂、室外綠化地帶、建筑樓層內)、隔聲;
結構:冷卻塔重量(較重)、基礎(重量等同冷卻塔,依據甲方定購設備不同而異)、水管重量、隔振;
電氣:配電、弱電控制(BA、水系統);
給排水:補水及水位控制。

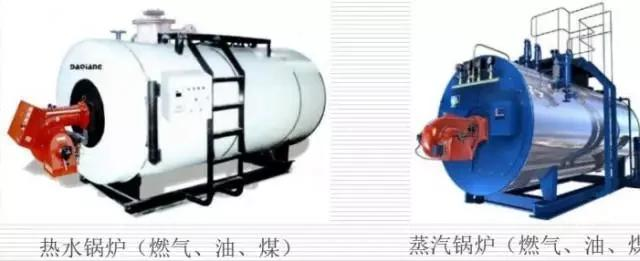

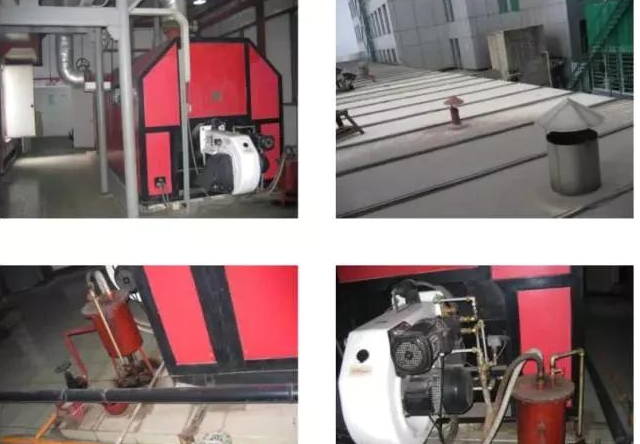

鍋爐:
負壓鍋爐:直燃LiBr(溴化鋰)機組(燃氣、油)電熱水(蒸汽)鍋爐。
建筑:鍋爐房位置(首層、地下一層、屋頂、負壓鍋爐可設于地下二層)、泄爆口(鍋爐房面積的10%,輕質-120kg/m2或玻璃頂)、兩個安全出口(一個直接,另一個可間接)、煙囪管井。
結構:鍋爐承重(由暖通提資料)、設備吊裝孔及運輸通道承重、水溝(建筑墊層結構局部成溝)、基礎(重量)、水管重量。
電氣:燃氣報警及聯動系統。
給排水:氣體消防或水噴霧消防系統、鍋爐房設集水井排水、大型蒸汽鍋爐房設排污降溫水池。
室內末端的換熱介質氟系統:VRV多聯機系統,分體空調
水系統:制冷(熱)主機、鍋爐、城市冷熱水管網提供空調冷熱水室內熱量排至室外介質(室外熱量被吸入室內介質)
水冷式:室內空調末端->水->氟利昂壓縮->水->冷卻塔->大氣->土壤
風冷式:室內空調末端->水->氟利昂壓縮->風冷冷凝器->大氣室內末端設備布置方式
集中式:空氣處理機組集中設在空調機房內為一個或多個空間服務:商場(超市)、劇場、會議廳、宴會廳、機場候機廳人員多;甲A寫字樓的辦公室
分散式:新風機組集中設置,風機盤管系統分房間布置
典型系統舉例:
風冷式氟系統:VRV系統(一般為分散式系統)
水冷式氟系統:水源VRV系統(一般為分散式系統),水冷恒溫恒濕機組,水環熱泵風冷式水系統:風冷熱泵系統(可構成集中式或分散式系統)
水冷式水系統:水冷冷水機組+鍋爐;地源熱泵系統(可構成集中式或分散式系統)
通風及防排煙系統
風機:離心式、軸流式、貫流式;高溫型;單速、雙速
風口:送風口與排煙口風閥:防煙閥(280℃)、防火
閥(70℃)、常開、常閉
通風系統自然通風:
機械通風,全面通風、局部通風,平時通風、事故通風、人防通風(清潔式、濾毒式及隔絕式)。
防煙系統(加壓送風系統、也稱正壓送風系統):
防煙樓梯間(不是封閉樓梯間)、前室(合用前室)、避難層、次安全區
排煙系統:自然排煙,機械排煙。
防煙樓梯間、前室(合用前室)、避難層內走道、房間、中庭
采暖設備及系統分類
采暖熱源爐:熱水鍋爐、蒸汽鍋爐、電鍋爐
市政熱網:高溫熱水:70/130℃,低溫熱水:60/80℃,蒸汽:0~220℃

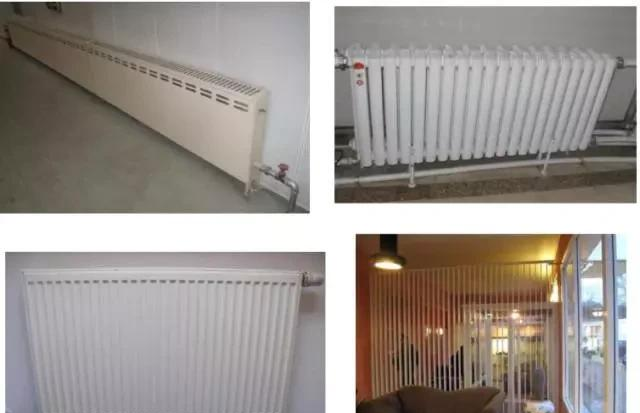

散熱器采暖系統:熱水采暖系統(80℃)、蒸汽采暖系統

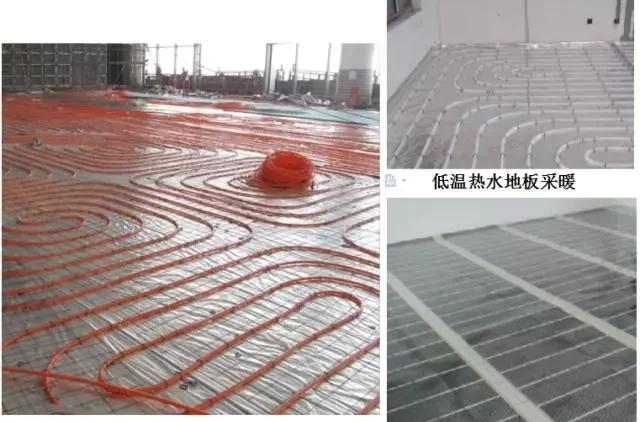

地板采暖系統:低溫熱水(<50℃),電熱采暖

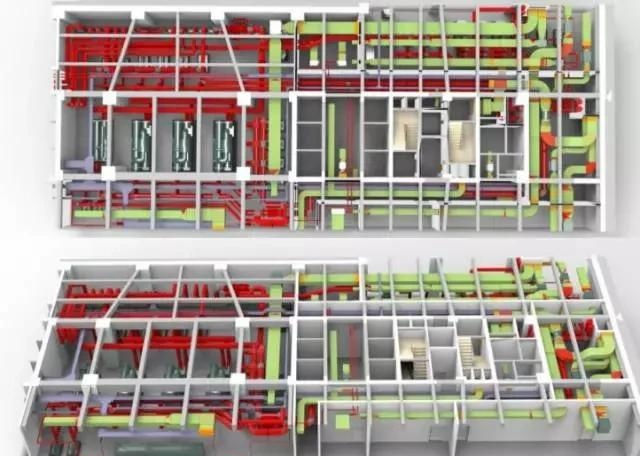

管線系統及管井需求
風管:空調送回管,回風管及新風管;排煙風管、排風管;進風管,加壓送風管;煙囪(鍋爐),排油煙管。
水管空調冷凍水、空調熱水、冷卻水、凝結水管;采暖熱水管
蒸汽管:高壓蒸汽管、低壓蒸汽管
金屬與非金屬金屬風管:鍍鋅鋼板,不銹鋼板,鋁板
非金屬風管:無機玻璃鋼,玻璃棉板;金屬水管:無縫鋼管,鍍鋅鋼管,不銹鋼管
非金屬水管:聚丙烯(PPR),聚乙烯(HDPE、PeRT、PVC),聚丁烯(PB)
有壓與無壓
有壓:空調、采暖及冷卻水水管,蒸汽管
無壓:風管、凝結水管(排水管)
好啦,以上就是有關暖通空調的基礎知識,希望對大家都能有所幫助哦~
